Módulo de giro MER9
Módulo de giro MER9
Precio del producto (IVA 0%)
1 390,00 € / uds.
El precio que incluye IVA 25.5% es 1 744,45 €
- Disponibilidad
- En existencias
IVA 0 % con un número de IVA válido. Más información.
- Teléfono
- +358 561 069 00
- mense@mense.fi
Información en español
Janne Sivula
Móvil (WhatsApp): +34 634 497 437 E-mail: janne.sivula@novavara.com
Los módulos de giro MER con motores hidráulicos integrados ofrecen una amplia gama de posibilidades de aplicación. El MER9 es adecuado para rotaciones de pequeño a mediano tamaño, cuando se prioriza el momento de inclinación y la capacidad de carga. Ejemplos incluyen rotadores de herramientas, garras portantes y soluciones pequeñas de manipuladores y plataformas giratorias.
| Especificaciones técnicas del módulo de giro | |
|---|---|
| Par nominal | 4232 Nm |
| Momento de inclinación (máx.) | 35.6 kNm |
| Par de retención | 38.7 kNm |
| Axial estático (máx.) | 578 kN |
| Radial estático (máx.) | 215 kN |
| Axial dinámico (máx.) | 136 kN |
| Radial dinámico (máx.) | 115 kN |
| Relación de transmisión | 62:1 |
| Presión de funcionamiento | 50-200 bar |
| Caudal de aceite requerido | 10-60 l/min |
| Peso | 53 kg |
| Color | negro |
| Tamaño máximo del equipo portador | aprox. 5 t |
Incluye motor hidráulico: modelo BMR160 [157.2 cm3 /rev.], conexiones 1/2" G. Montaje: montaje oval de 2 pernos, brida SAE A, eje: 1" (25.4 mm) SAE 6B, eje de 6 estrías
Los módulos de giro se entregan precargados con grasa.
Accesorios
Información adicional sobre los MER-rotators, qué grasa debes usar y su velocidad de rotación.
| Información adicional | |
|---|---|
| Grasa recomendada | SHELL GADUS S2 V220 2 |
| Intervalo de engrase | Después de 300 horas de funcionamiento o 6 meses |
| Material del tornillo y la corona dentada | Acero |
| Sellado | Sellado exterior del eje, junta de goma en el interior del anillo |
| Temperatura de funcionamiento | -30 °C — +60 °C |
| Velocidad de rotación, carga pesada | ~ 2,5 rpm (máx.) |
| Velocidad de rotación, carga ligera | ~ 7 rpm (máx.) |

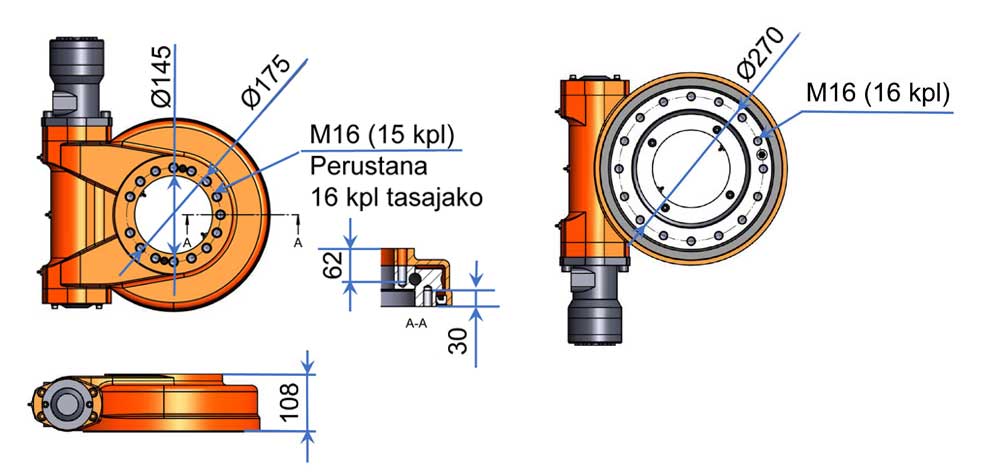

Módulo de giro MER9 - Dimensiones
El módulo de giro permite un movimiento rotatorio infinito y continuo sin deslizamientos, a la vez que soporta cargas pesadas. Una rotación estable y bien controlada hace que el trabajo sea más seguro y eficiente. Las tareas resultan más sencillas y rápidas cuando se puede acceder detrás de ángulos y obstáculos sin tener que mover tanto la máquina.
¿Cuáles son la carga axial, radial y el momento de inclinación?
Carga axial es paralela al eje del módulo de giro.
Carga radial significa carga vertical al eje del módulo de giro.
Momento de inclinación es la carga multiplicada por la distancia entre la posición de la carga y el centro del módulo de giro. Si el torque generado por la carga y la distancia es mayor que el torque de momento de inclinación nominal, el módulo de giro se volcará.
